天然气球阀用途：
博耐斯Q41F-25/40型天然气球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。天然气球阀采用成形聚四氟乙烯填料，手柄操作力矩平稳，驱动方式可为手动、蜗轮传动、气动、电动等。O形密封圈用来防止外部杂质进入阀门内部，并保持阀门密封性能，大于DN150的球阀采用蜗轮驱动，大于DN200用固定球球阀。适用于燃气管路、液化石油气管路、天然气管路、煤气管路等一般工作介质，不锈钢阀体而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和、乙烯等，在各行业得到的应用。
微信：sy1668
天然气球阀操作原理和结构说明：
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用长。
3、启闭快启闭时需把球体转动90°,方便而快。
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在阀门中球阀的流体阻力较小。
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能符合用户的工况使用要求。

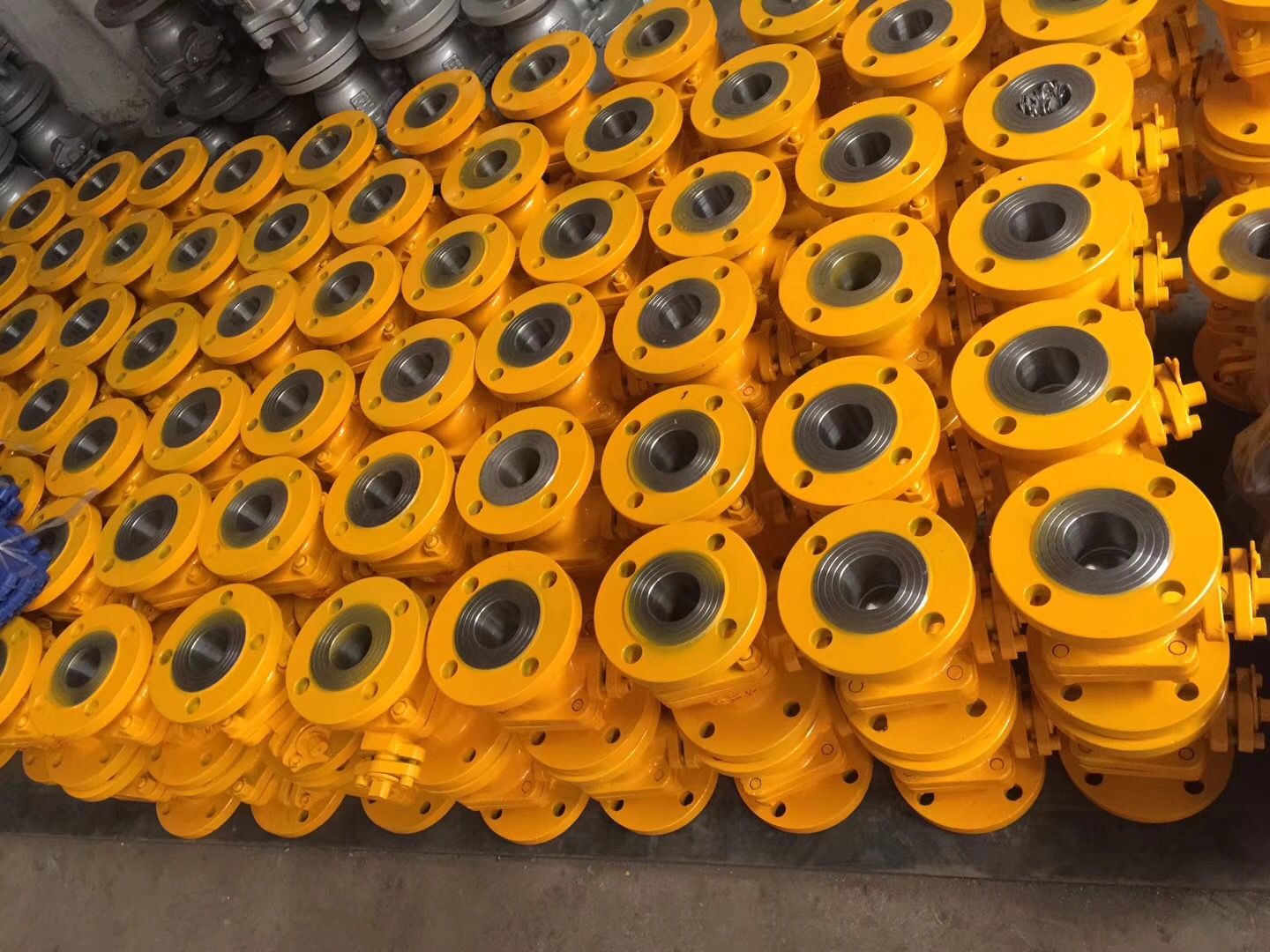

天然气球阀图片：
天然气球阀产品性能规范：
|
压力等级 |
常温试验压力（Mpa) |
|||
|
壳体 |
密封 |
低气压密封 |
||
|
公称压力(LB) |
150 |
3.0 |
2.2 |
0.6 |
|
300 |
7.5 |
5.5 |
0.6 |
|
|
适用温度 |
-40~+80℃ |
|||
|
适用介质 |
燃气、天然气，液化石油气、煤气等 |
|||
天然气球阀主要零件材料：
|
零件名称 |
材料 |
|
阀体阀盖 |
碳素钢 WCB |
|
球体 |
不锈钢 304SS |
|
密封圈 |
PTFE(特氟隆)-聚四氟乙烯 |
|
阀杆 |
铬不锈钢Ｃr13 |
|
阀杆填料 |
聚四氟乙烯 |
|
中法兰螺母/螺栓 |
35# |
Q41F-25/40,BY-820天然气球阀主要外形尺寸和连接尺寸：
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
|
25 |
150 |
115 |
85 |
65 |
58 |
16 |
2 |
4-*14 |
150 |
|
32 |
165 |
135 |
100 |
75 |
66 |
18 |
2 |
4-*18 |
160 |
|
40 |
180 |
145 |
110 |
85 |
76 |
18 |
3 |
4-*18 |
175 |
|
50 |
200 |
160 |
125 |
100 |
88 |
20 |
3 |
4-*18 |
185 |
|
65 |
220 |
180 |
145 |
120 |
110 |
22 |
3 |
8-*18 |
200 |
|
80 |
250 |
195 |
160 |
135 |
121 |
22 |
3 |
8-*18 |
220 |
|
100 |
320 |
135 |
190 |
160 |
150 |
24 |
3 |
8-*23 |
248 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
8-*25 |
380 |
|
150 |
400 |
300 |
250 |
218 |
204 |
30 |
3 |
8-*25 |
420 |
|
200 |
600 |
375 |
310 |
278 |
260 |
34 |
3 |
12-*25 |
530 |
注：:≥DN200以上阀门选用Q347F型蜗轮固定球阀。
Q347F-16C/25/40/64/100/160天然气球阀主要外形尺寸和连接尺寸：
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
|
250 |
568 |
425 |
370 |
332 |
|
36 |
3 |
12-*30 |
608 |
|
300 |
648 |
485 |
430 |
390 |
|
40 |
3 |
16-*30 |
774 |
|
350 |
762 |
550 |
490 |
448 |
|
44 |
3 |
16-*34 |
820 |
|
400 |
883 |
610 |
550 |
505 |
|
48 |
3 |
16-*34 |
900 |
|
450 |
914 |
660 |
600 |
555 |
|
50 |
3 |
20-*34 |
1050 |
|
500 |
991 |
730 |
660 |
610 |
|
52 |
3 |
20-*41 |
1200 |
