• 博耐斯博耐斯过滤器是输送介质管道上的一种阀门装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端，用来拦截介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入，因此，使用维护方便。

  【过滤器的选用】

  ①进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的入口通径，一般与入口管路口径一致。

  ②公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

  ③孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。规格滤网可拦截的粒径尺寸可直接询问。

  ④过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

  024-62657366

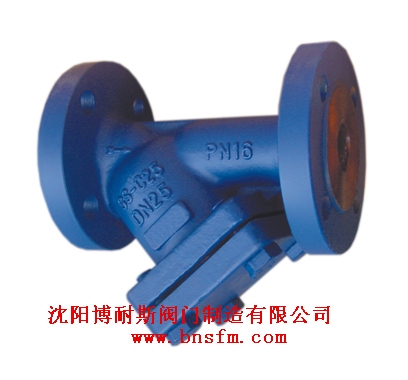

  Y型过滤器概述：

  博耐斯Y型过滤器是输送介质的管道系列的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端，用来拦截介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件采用不锈钢。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入，使用维护方便。该过滤器体形小、滤眼细、阻力小、安装检修方便、成本较低、并排污时间短。




  过滤网目数选用参考：

  一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。




  球墨铸铁Y型过滤器	铸钢Y型过滤器	不锈钢Y型过滤器




  Y型过滤器主要技术参数：

  壳体材质	球墨铸铁	碳钢(WCB碳素钢、铸钢)	不锈钢
  公称通径	15～500mm
  滤框滤网材质	不锈钢
  密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
  工作温度（℃）	-30~380	-80~425	-80~450
  公称压力（MPa）	1.6~42（150Lb~2500Lb）
  过滤精度（目/in）	10~300




  Y型过滤器分类说明：

  本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。用于管道清除输送介质:热水、冷水、蒸汽、压缩空气机械杂质,是锅炉房循环水泵前均需安此产品,为了拦截系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。用于用汽设备,如:蒸汽仪表、疏水阀,压缩空气和用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于输油管道上设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。




  Y型过滤器主要连接尺寸：

  Y型过滤器零部件名称	Y型过滤器尺寸图




  DN	"英寸	L	H	H1	拉杆伸缩过滤器		参考重量kg
  15	1/2	125	70	150	L	H	2
  20	3/4	145	70	150			3
  25	1	160	80	160			3.8
  32	1 1/4	180	90	180			6
  40	1 1/2	200	100	240			7.2
  50	2	220	130	250	300	130	10
  65	2 1/2	260	165	350	350	165	17
  80	3	280	195	390	400	195	20
  100	4	320	230	450	450	230	32
  125	5	350	300	520	500	300	53
  150	6	380	335	580	550	335	66
  200	8	495	420	690	650	420	110
  250	10	595	500	800	775	500	165
  300	12	640	580	950	900	580	225
  350	14	700	640	1150			312
  400	16	800	700	1360			500
  450	18	850	790	1480			700
  500	20	900	875	1650			900




  Y型过滤器安装与维护：

  1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。下图为Y型过滤器安装方向指导：2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这是压力降增大，流速会下降，需及时清除过滤芯内的杂质。

  3、清洗杂质时，注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机，泵，仪表等设备会遭到破坏。

  4、如发现不锈钢钢丝变形或损坏，需更换。
